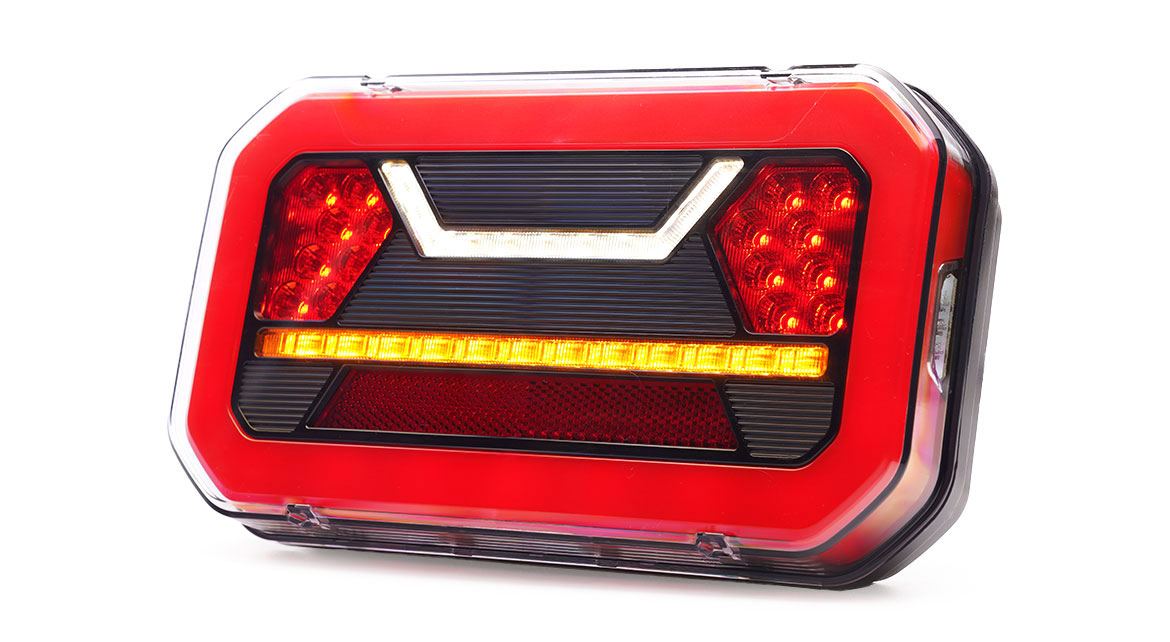

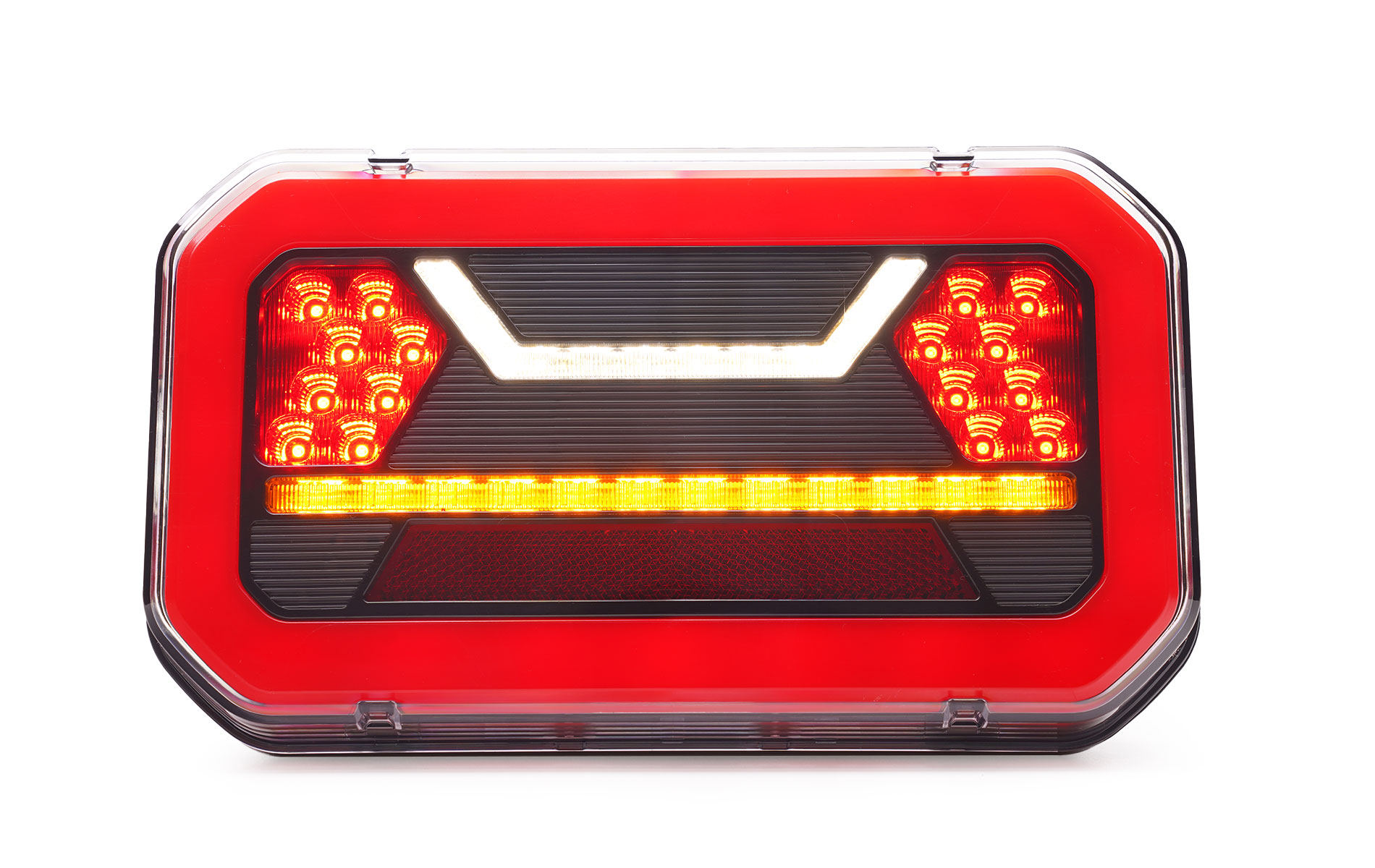

W299, W299DD

Lampy zespolone tylne

Zdjęcia produktów na stronie w niektórych przypadkach mogą się nieco różnić od oryginałów.

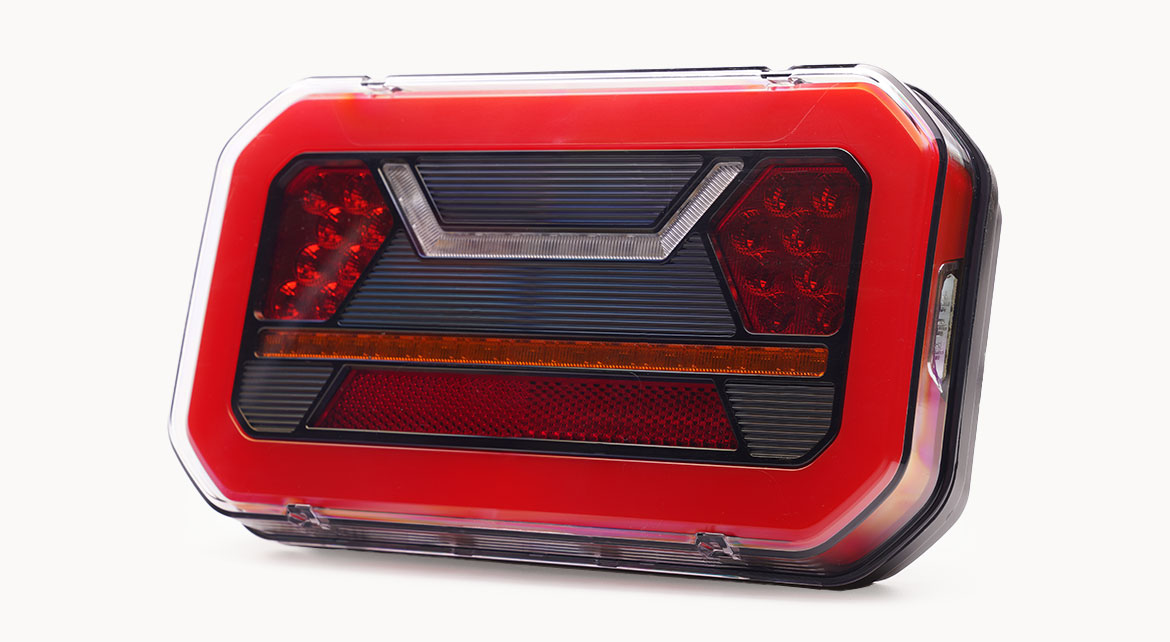

Lampy zespolone tylne LED dostępne są nie tylko w wersji z klasycznym przewodem, ale również w wariantach ze złączami Schlemmer, TYCO oraz WAŚ 7-pin i WAŚ 5-pin. Rozwiązanie to ułatwia integrację z instalacją elektryczną pojazdu (z wyłączeniem wersji 5-funkcyjnej, dla której złącze 5-pinowe nie jest wystarczające).

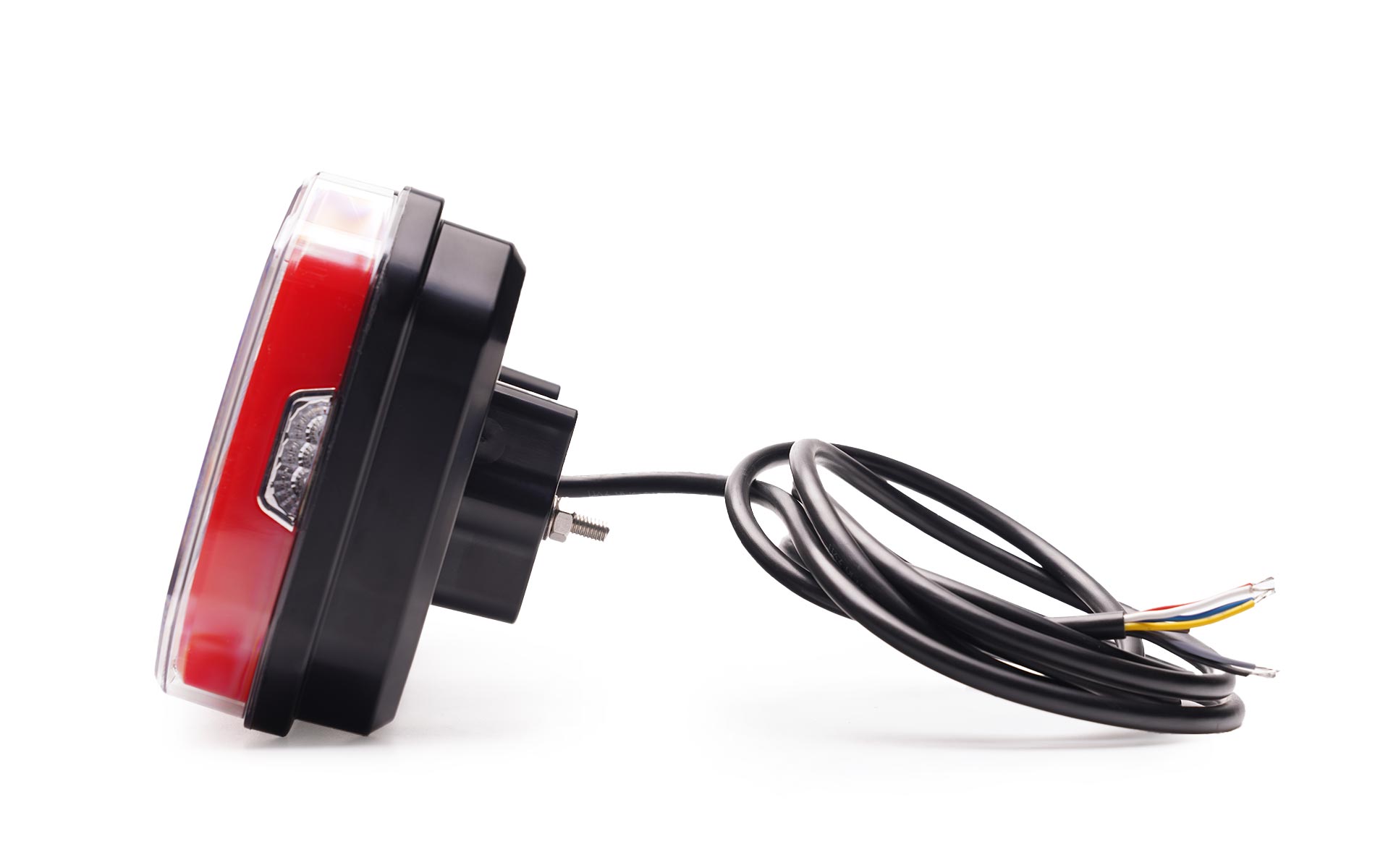

Montaż lampy zespolonej tylnej odbywa się za pomocą dwóch śrub M6 o rozstawie 152 mm. Instalacja może być wykonana bezpośrednio do powierzchni lub z użyciem dołączonych dystansów, co pozwala na dopasowanie do różnych typów zabudowy pojazdu.
Światło pozycyjne

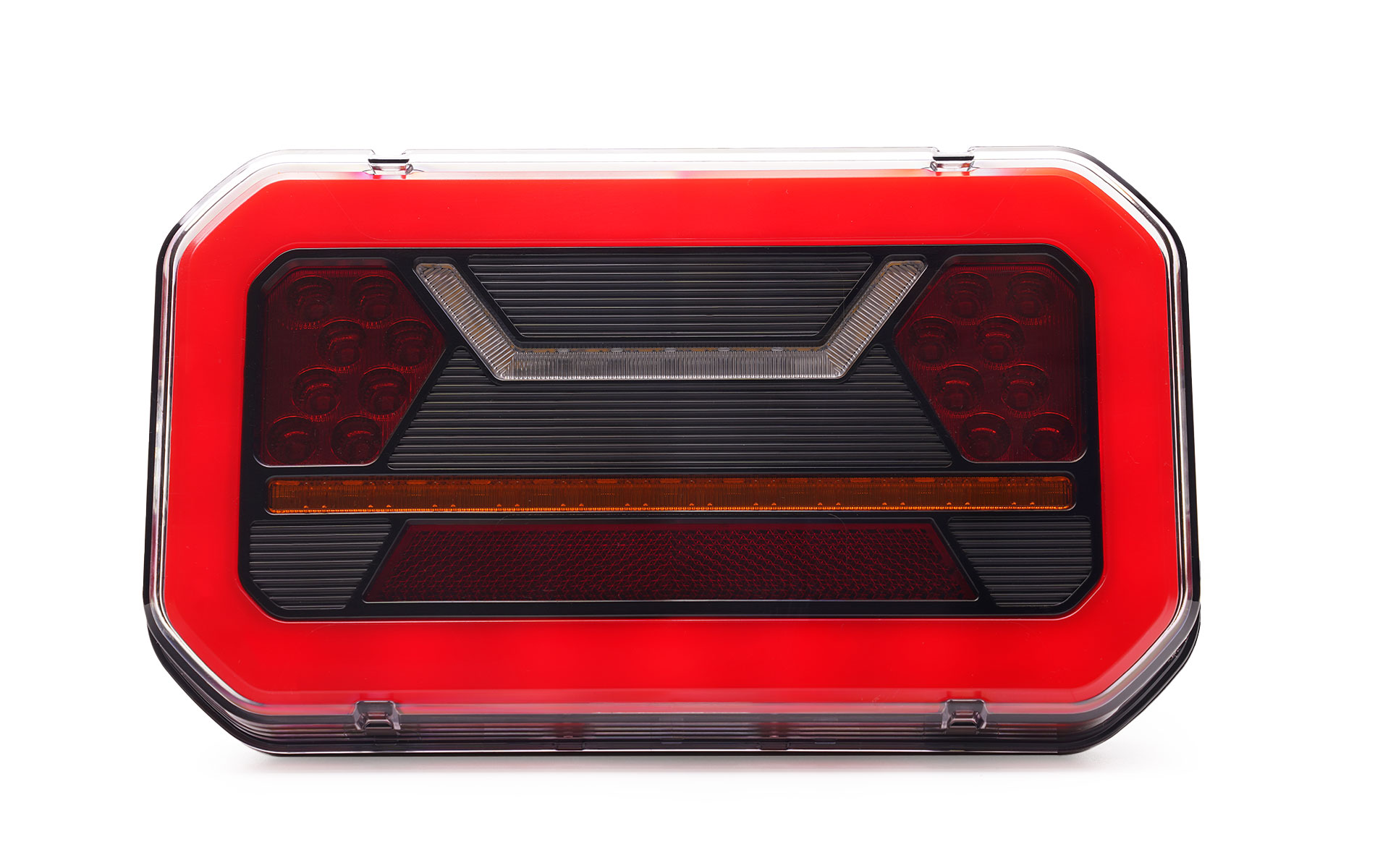

W modelu W299 funkcję tylnego światła pozycyjnego LED pełni zewnętrzny pierścień świetlny. Diody LED ukryte pod mlecznym kloszem zapewniają równomierne i estetyczne światło o nowoczesnym, neonowym efekcie.
Kierunkowskaz

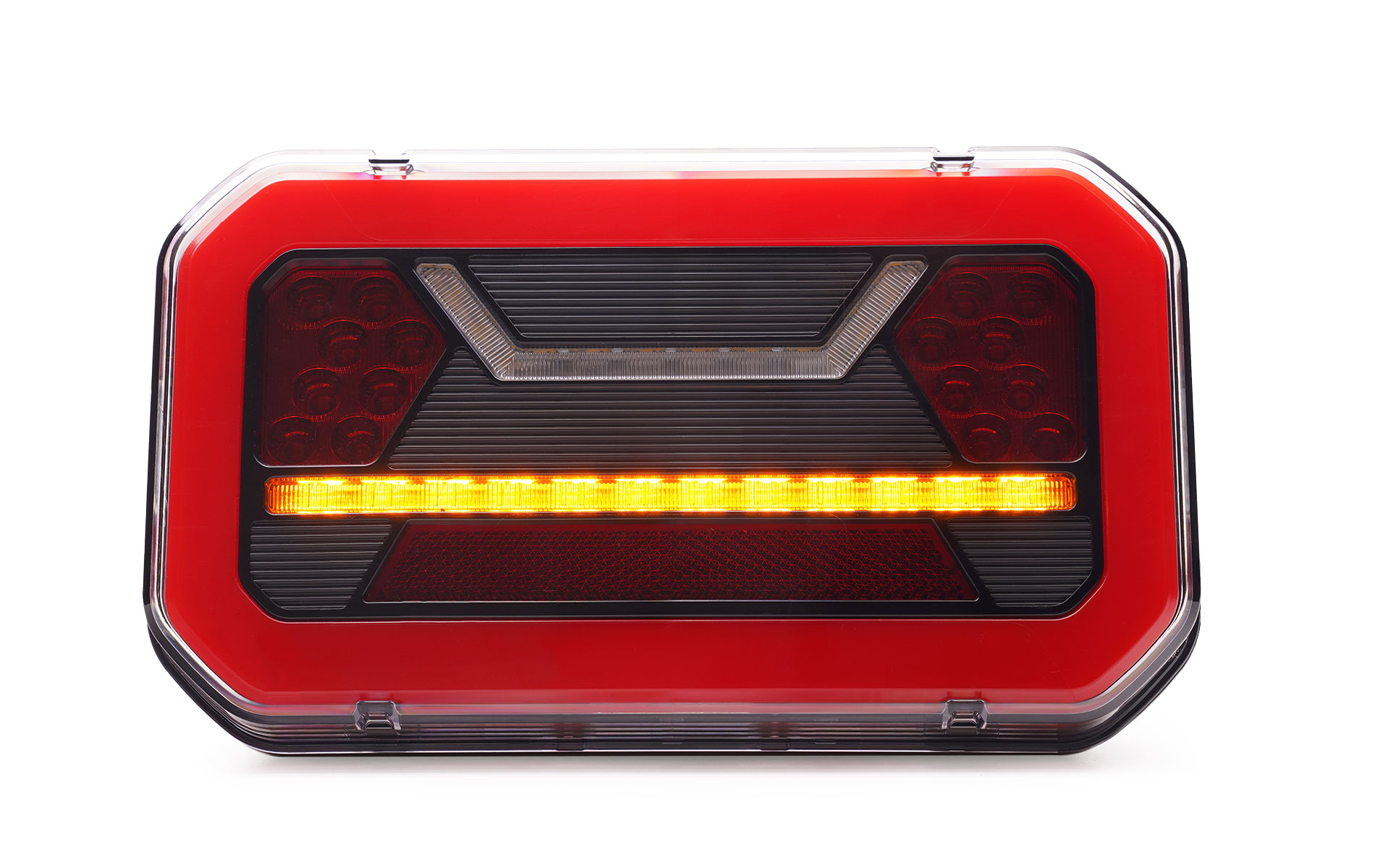

Kierunkowskaz LED w lampach W299 ma formę smukłej linii umieszczonej centralnie. Dostępne są wersje ze statycznym światłem kierunku jazdy oraz nowoczesnym, dynamicznym kierunkowskazem z efektem płynącego światła, który zwiększa widoczność i bezpieczeństwo.

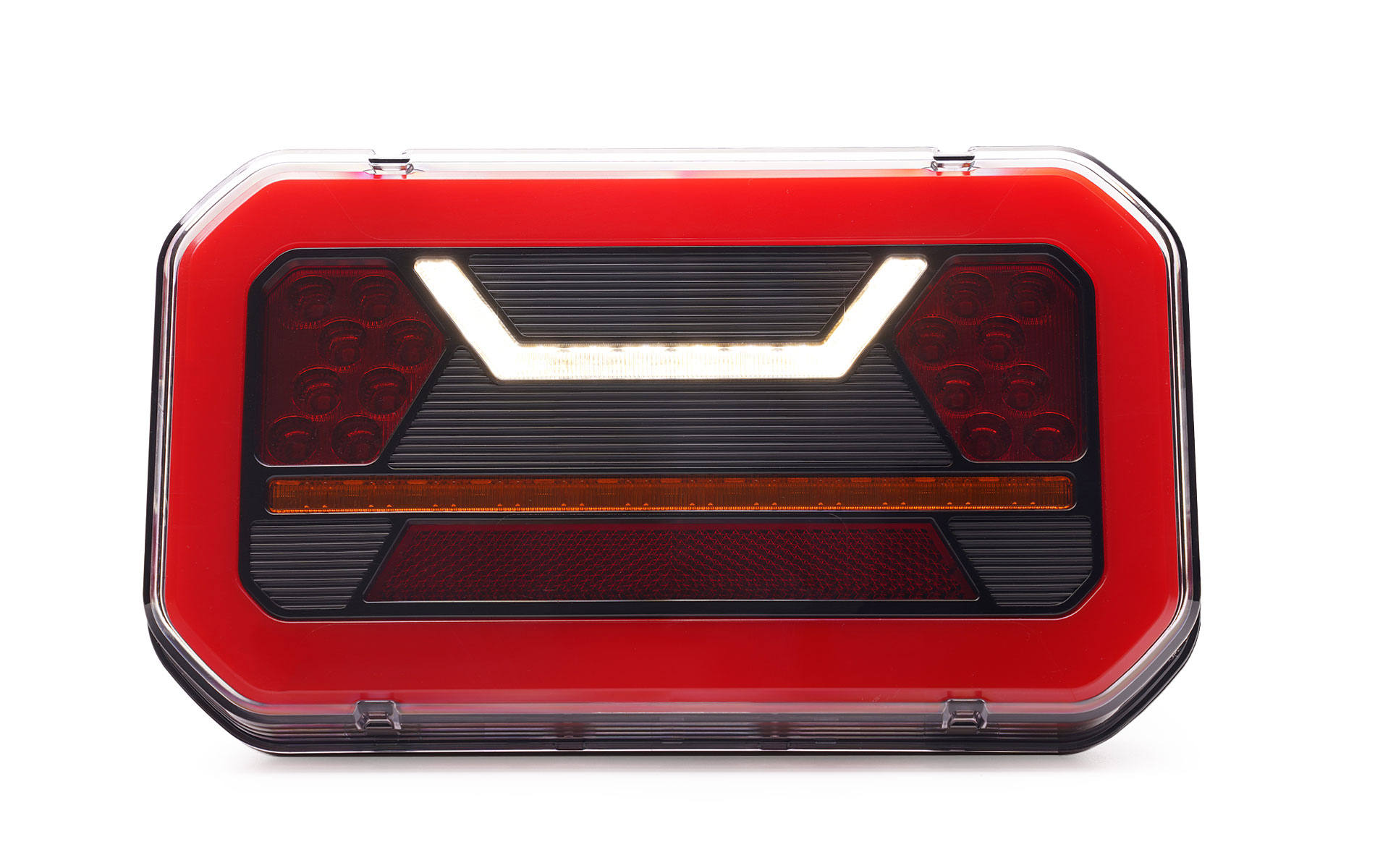

Światło cofania

Światło cofania LED przyjmuje formę białej, geometrycznej linii w górnej części lampy, zapewniając skuteczne oświetlenie przestrzeni za pojazdem podczas manewrowania.

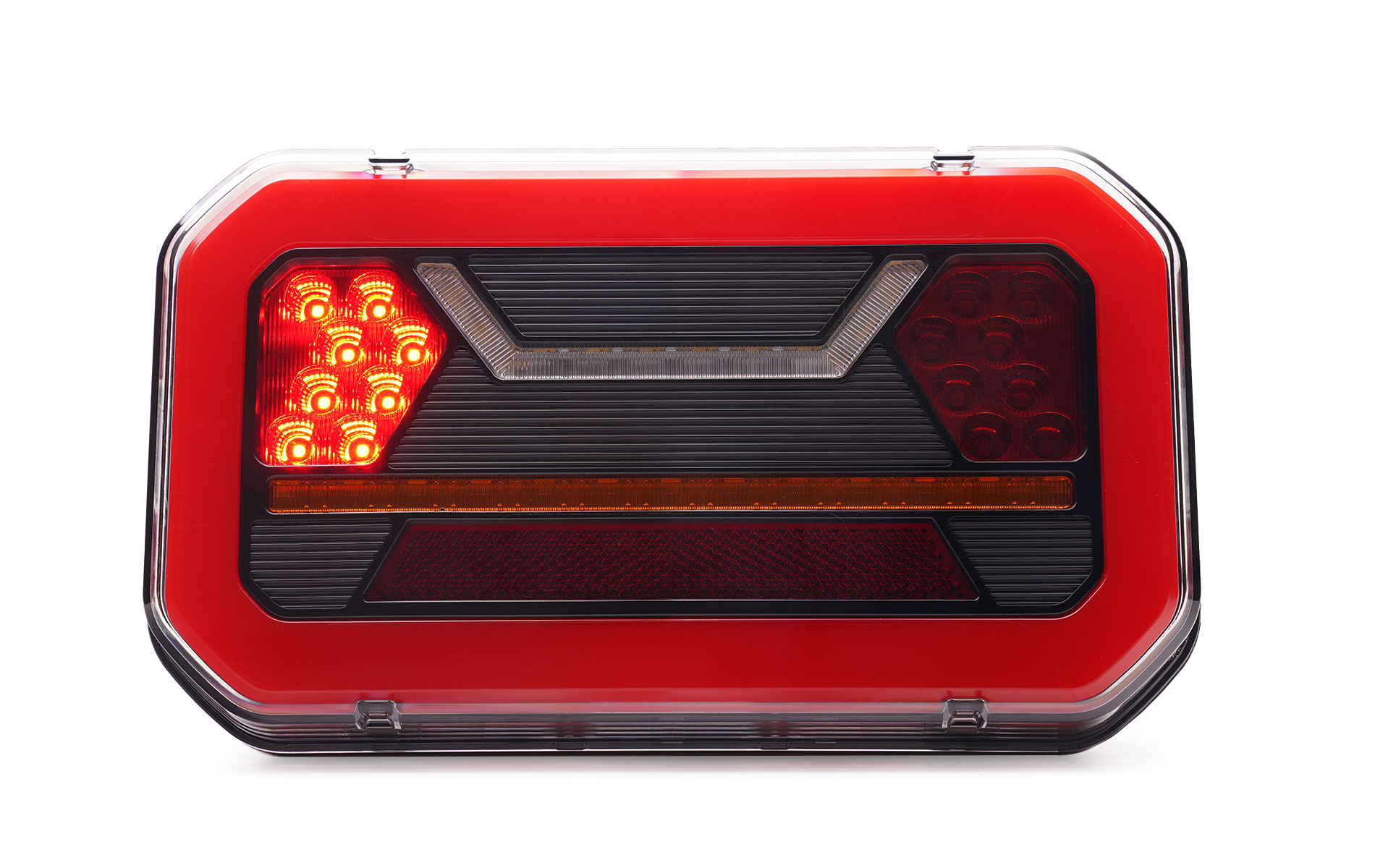

Światło przeciwmgielne

Tylne światło przeciwmgielne LED tworzy dodatkowe czerwone pole świetlne, symetrycznie rozmieszczone względem światła stopu, zwiększając widoczność pojazdu w trudnych warunkach atmosferycznych.
Światło stopu

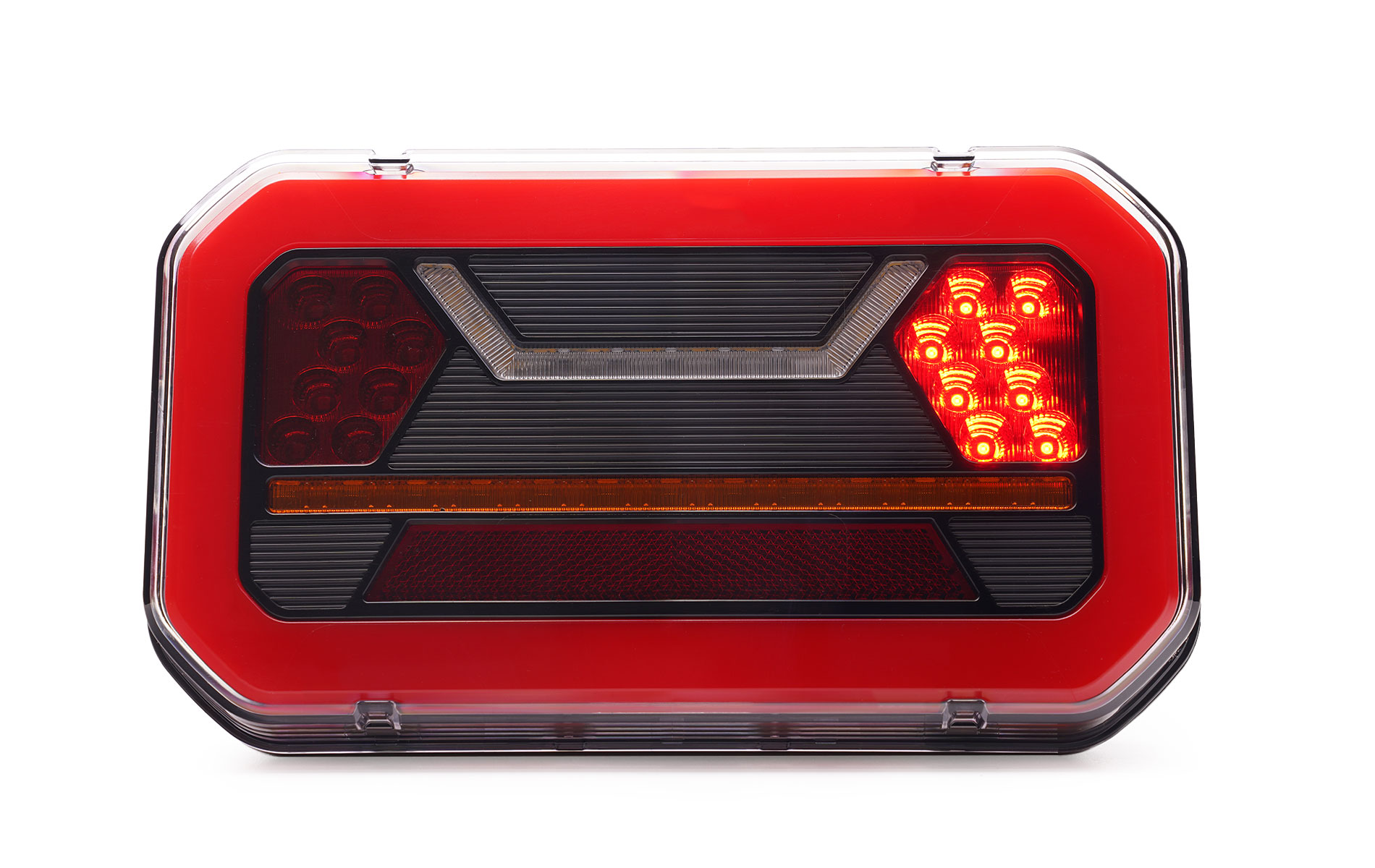

Intensywne światło stopu LED w postaci wyraźnego czerwonego pola zapewnia szybkie i czytelne ostrzeżenie dla innych uczestników ruchu drogowego.
Światło oświetlenia tablicy rejestracyjnej

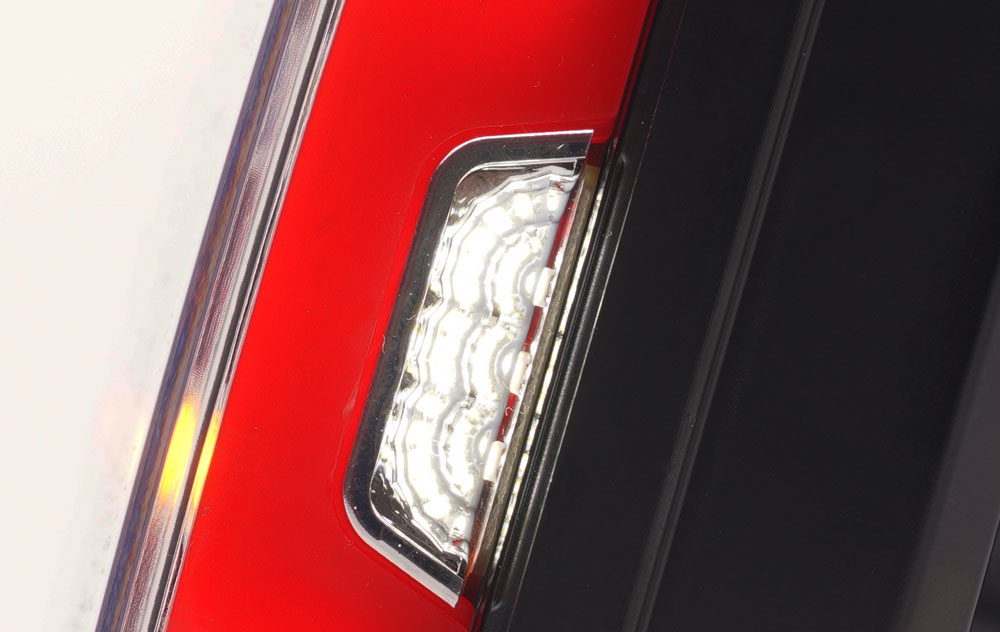

Zintegrowane oświetlenie tablicy rejestracyjnej LED montowane bocznie zapewnia skuteczne doświetlenie tablicy nawet przy odległości do 20 cm. Układ wykorzystuje trzy energooszczędne diody LED.

funkcje	oświetlenie tablicy rejestracyjnej	strona montażu	W299
funkcje	oświetlenie tablicy rejestracyjnej	strona montażu	przewód	Schlemmer	TYCO	WAŚ 5-pin	WAŚ 7-pin
5 T/S/I/F/R	brak	lewa	2560 L NN	2560 L NN SCHL	2560 L NN TYCO	x	2560 L NN WAS7
	brak	prawa	2560 P NN	2560 P NN SCHL	2560 P NN TYCO	x	2560 P NN WAS7
	LPS	lewa	2560A L NN	2560A L NN SCHL	2560A L NN TYCO	x	2560A L NN WAS7
	LPS	prawa	2560A P NN	2560A P NN SCHL	2560A P NN TYCO	x	2560A P NN WAS7
4 T/S/I/R	brak	lewa	2561 L NN	2561 L NN SCHL	2561 L NN TYCO	2561 L NN WAS5	2561 L NN WAS7
	brak	prawa	2561 P NN	2561 P NN SCHL	2561 P NN TYCO	2561 P NN WAS5	2561 P NN WAS7
	LPS	lewa	2561A L NN	2561A L NN SCHL	2561A L NN TYCO	2561A L NN WAS5	2561A L NN WAS7
	LPS	prawa	2561A P NN	2561A P NN SCHL	2561A P NN TYCO	2561A P NN WAS5	2561A P NN WAS7
4 T/S/I/F	brak	lewa	2562 L NN	2562 L NN SCHL	2562 L NN TYCO	2562 L NN WAS5	2562 L NN WAS7
	brak	prawa	2562 P NN	2562 P NN SCHL	2562 P NN TYCO	2562 P NN WAS5	2562 P NN WAS7
	LPS	lewa	2562A L NN	2562A L NN SCHL	2562A L NN TYCO	2562A L NN WAS5	2562A L NN WAS7
	LPS	prawa	2562A P NN	2562A P NN SCHL	2562A P NN TYCO	2562A P NN WAS5	2562A P NN WAS7
3 T/S/I	brak	lewa	2563 L NN	2563 L NN SCHL	2563 L NN TYCO	2563 L NN WAS5	2563 L NN WAS7
	brak	prawa	2563 P NN	2563 P NN SCHL	2563 P NN TYCO	2563 P NN WAS5	2563 P NN WAS7
	LPS	lewa	2563A L NN	2563A L NN SCHL	2563A L NN TYCO	2563A L NN WAS5	2563A L NN WAS7
	LPS	prawa	2563A P NN	2563A P NN SCHL	2563A P NN TYCO	2563A P NN WAS5	2563A P NN WAS7

funkcje	oświetlenie tablicy rejestracyjnej	strona montażu	W299 wersja ECO
funkcje	oświetlenie tablicy rejestracyjnej	strona montażu	przewód	Schlemmer	TYCO	WAŚ 5-pin	WAŚ 7-pin
5 T/S/I/F/R	brak	lewa	2560 L NN ECO	2560 L NN ECO SCHL	2560 L NN ECO TYCO	x	2560 L NN ECO WAS7
	brak	prawa	2560 P NN ECO	2560 P NN ECO SCHL	2560 P NN ECO TYCO	x	2560 P NN ECO WAS7
	LPS	lewa	2560A L NN ECO	2560A L NN ECO SCHL	2560A L NN ECO TYCO	x	2560A L NN ECO WAS7
	LPS	prawa	2560A P NN ECO	2560A P NN ECO SCHL	2560A P NN ECO TYCO	x	2560A P NN ECO WAS7
4 T/S/I/R	brak	lewa	2561 L NN ECO	2561 L NN ECO SCHL	2561 L NN ECO TYCO	2561 L NN ECO WAS5	2561 L NN ECO WAS7
	brak	prawa	2561 P NN ECO	2561 P NN ECO SCHL	2561 P NN ECO TYCO	2561 P NN ECO WAS5	2561 P NN ECO WAS7
	LPS	lewa	2561A L NN ECO	2561A L NN ECO SCHL	2561A L NN ECO TYCO	2561A L NN ECO WAS5	2561A L NN ECO WAS7
	LPS	prawa	2561A P NN ECO	2561A P NN ECO SCHL	2561A P NN ECO TYCO	2561A P NN ECO WAS5	2561A P NN ECO WAS7
4 T/S/I/F	brak	lewa	2562 L NN ECO	2562 L NN ECO SCHL	2562 L NN ECO TYCO	2562 L NN ECO WAS5	2562 L NN ECO WAS7
	brak	prawa	2562 P NN ECO	2562 P NN ECO SCHL	2562 P NN ECO TYCO	2562 P NN ECO WAS5	2562 P NN ECO WAS7
	LPS	lewa	2562A L NN ECO	2562A L NN ECO SCHL	2562A L NN ECO TYCO	2562A L NN ECO WAS5	2562A L NN ECO WAS7
	LPS	prawa	2562A P NN ECO	2562A P NN ECO SCHL	2562A P NN ECO TYCO	2562A P NN ECO WAS5	2562A P NN ECO WAS7
3 T/S/I	brak	lewa	2563 L NN ECO	2563 L NN ECO SCHL	2563 L NN ECO TYCO	2563 L NN ECO WAS5	2563 L NN ECO WAS7
	brak	prawa	2563 P NN ECO	2563 P NN ECO SCHL	2563 P NN ECO TYCO	2563 P NN ECO WAS5	2563 P NN ECO WAS7
	LPS	lewa	2563A L NN ECO	2563A L NN ECO SCHL	2563A L NN ECO TYCO	2563A L NN ECO WAS5	2563A L NN ECO WAS7
	LPS	prawa	2563A P NN ECO	2563A P NN ECO SCHL	2563A P NN ECO TYCO	2563A P NN ECO WAS5	2563A P NN ECO WAS7

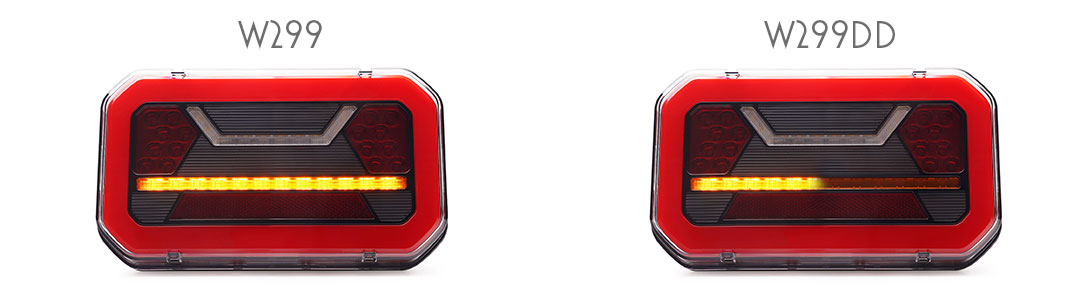

W299DD - dynamiczny kierunkowskaz
Wszystkie warianty lamp z serii W299 oferowane są zarówno z klasycznym (statycznym), jak i dynamicznym sygnałem kierunku jazdy. Wersje wyposażone w dynamiczny kierunkowskaz rozpoznasz po oznaczeniu "DD" w numerze katalogowym. W298 dynamic indicator

funkcje	oświetlenie tablicy rejestracyjnej	strona montażu	W299DD
funkcje	oświetlenie tablicy rejestracyjnej	strona montażu	przewód	Schlemmer	TYCO	WAŚ 5-pin	WAŚ 7-pin
5 T/S/I/F/R	brak	lewa	2560 DD L NN	2560 DD L NN SCHL	2560 DD L NN TYCO	x	2560 DD L NN WAS7
	brak	prawa	2560 DD P NN	2560 DD P NN SCHL	2560 DD P NN TYCO	x	2560 DD P NN WAS7
	LPS	lewa	2560A DD L NN	2560A DD L NN SCHL	2560A DD L NN TYCO	x	2560A DD L NN WAS7
	LPS	prawa	2560A DD P NN	2560A DD P NN SCHL	2560A DD P NN TYCO	x	2560A DD P NN WAS7
4 T/S/I/R	brak	lewa	2561 DD L NN	2561 DD L NN SCHL	2561 DD L NN TYCO	2561 DD L NN WAS5	2561 DD L NN WAS7
	brak	prawa	2561 DD P NN	2561 DD P NN SCHL	2561 DD P NN TYCO	2561 DD P NN WAS5	2561 DD P NN WAS7
	LPS	lewa	2561A DD L NN	2561A DD L NN SCHL	2561A DD L NN TYCO	2561A DD L NN WAS5	2561A DD L NN WAS7
	LPS	prawa	2561A DD P NN	2561A DD P NN SCHL	2561A DD P NN TYCO	2561A DD P NN WAS5	2561A DD P NN WAS7
4 T/S/I/F	brak	lewa	2562 DD L NN	2562 DD L NN SCHL	2562 DD L NN TYCO	2562 DD L NN WAS5	2562 DD L NN WAS7
	brak	prawa	2562 DD P NN	2562 DD P NN SCHL	2562 DD P NN TYCO	2562 DD P NN WAS5	2562 DD P NN WAS7
	LPS	lewa	2562A DD L NN	2562A DD L NN SCHL	2562A DD L NN TYCO	2562A DD L NN WAS5	2562A DD L NN WAS7
	LPS	prawa	2562A DD P NN	2562A DD P NN SCHL	2562A DD P NN TYCO	2562A DD P NN WAS5	2562A DD P NN WAS7
3 T/S/I	brak	lewa	2563 DD L NN	2563 DD L NN SCHL	2563 DD L NN TYCO	2563 DD L NN WAS5	2563 DD L NN WAS7
	brak	prawa	2563 DD P NN	2563 DD P NN SCHL	2563 DD P NN TYCO	2563 DD P NN WAS5	2563 DD P NN WAS7
	LPS	lewa	2563A DD L NN	2563A DD L NN SCHL	2563A DD L NN TYCO	2563A DD L NN WAS5	2563A DD L NN WAS7
	LPS	prawa	2563A DD P NN	2563A DD P NN SCHL	2563A DD P NN TYCO	2563A DD P NN WAS5	2563A DD P NN WAS7

funkcje	oświetlenie tablicy rejestracyjnej	strona montażu	W299DD wersja ECO
funkcje	oświetlenie tablicy rejestracyjnej	strona montażu	przewód	Schlemmer	TYCO	WAŚ 5-pin	WAŚ 7-pin
5 T/S/I/F/R	brak	lewa	2560 DD L NN ECO	2560 DD L NN ECO SCHL	2560 DD L NN ECO TYCO	x	2560 DD L NN ECO WAS7
	brak	prawa	2560 DD P NN ECO	2560 DD P NN ECO SCHL	2560 DD P NN ECO TYCO	x	2560 DD P NN ECO WAS7
	LPS	lewa	2560A DD L NN ECO	2560A DD L NN ECO SCHL	2560A DD L NN ECO TYCO	x	2560A DD L NN ECO WAS7
	LPS	prawa	2560A DD P NN ECO	2560A DD P NN ECO SCHL	2560A DD P NN ECO TYCO	x	2560A DD P NN ECO WAS7
4 T/S/I/R	brak	lewa	2561 DD L NN ECO	2561 DD L NN ECO SCHL	2561 DD L NN ECO TYCO	2561 DD L NN ECO WAS5	2561 DD L NN ECO WAS7
	brak	prawa	2561 DD P NN ECO	2561 DD P NN ECO SCHL	2561 DD P NN ECO TYCO	2561 DD P NN ECO WAS5	2561 DD P NN ECO WAS7
	LPS	lewa	2561A DD L NN ECO	2561A DD L NN ECO SCHL	2561A DD L NN ECO TYCO	2561A DD L NN ECO WAS5	2561A DD L NN ECO WAS7
	LPS	prawa	2561A DD P NN ECO	2561A DD P NN ECO SCHL	2561A DD P NN ECO TYCO	2561A DD P NN ECO WAS5	2561A DD P NN ECO WAS7
4 T/S/I/F	brak	lewa	2562 DD L NN ECO	2562 DD L NN ECO SCHL	2562 DD L NN ECO TYCO	2562 DD L NN ECO WAS5	2562 DD L NN ECO WAS7
	brak	prawa	2562 DD P NN ECO	2562 DD P NN ECO SCHL	2562 DD P NN ECO TYCO	2562 DD P NN ECO WAS5	2562 DD P NN ECO WAS7
	LPS	lewa	2562A DD L NN ECO	2562A DD L NN ECO SCHL	2562A DD L NN ECO TYCO	2562A DD L NN ECO WAS5	2562A DD L NN ECO WAS7
	LPS	prawa	2562A DD P NN ECO	2562A DD P NN ECO SCHL	2562A DD P NN ECO TYCO	2562A DD P NN ECO WAS5	2562A DD P NN ECO WAS7
3 T/S/I	brak	lewa	2563 DD L NN ECO	2563 DD L NN ECO SCHL	2563 DD L NN ECO TYCO	2563 DD L NN ECO WAS5	2563 DD L NN ECO WAS7
	brak	prawa	2563 DD P NN ECO	2563 DD P NN ECO SCHL	2563 DD P NN ECO TYCO	2563 DD P NN ECO WAS5	2563 DD P NN ECO WAS7
	LPS	lewa	2563A DD L NN ECO	2563A DD L NN ECO SCHL	2563A DD L NN ECO TYCO	2563A DD L NN ECO WAS5	2563A DD L NN ECO WAS7
	LPS	prawa	2563A DD P NN ECO	2563A DD P NN ECO SCHL	2563A DD P NN ECO TYCO	2563A DD P NN ECO WAS5	2563A DD P NN ECO WAS7

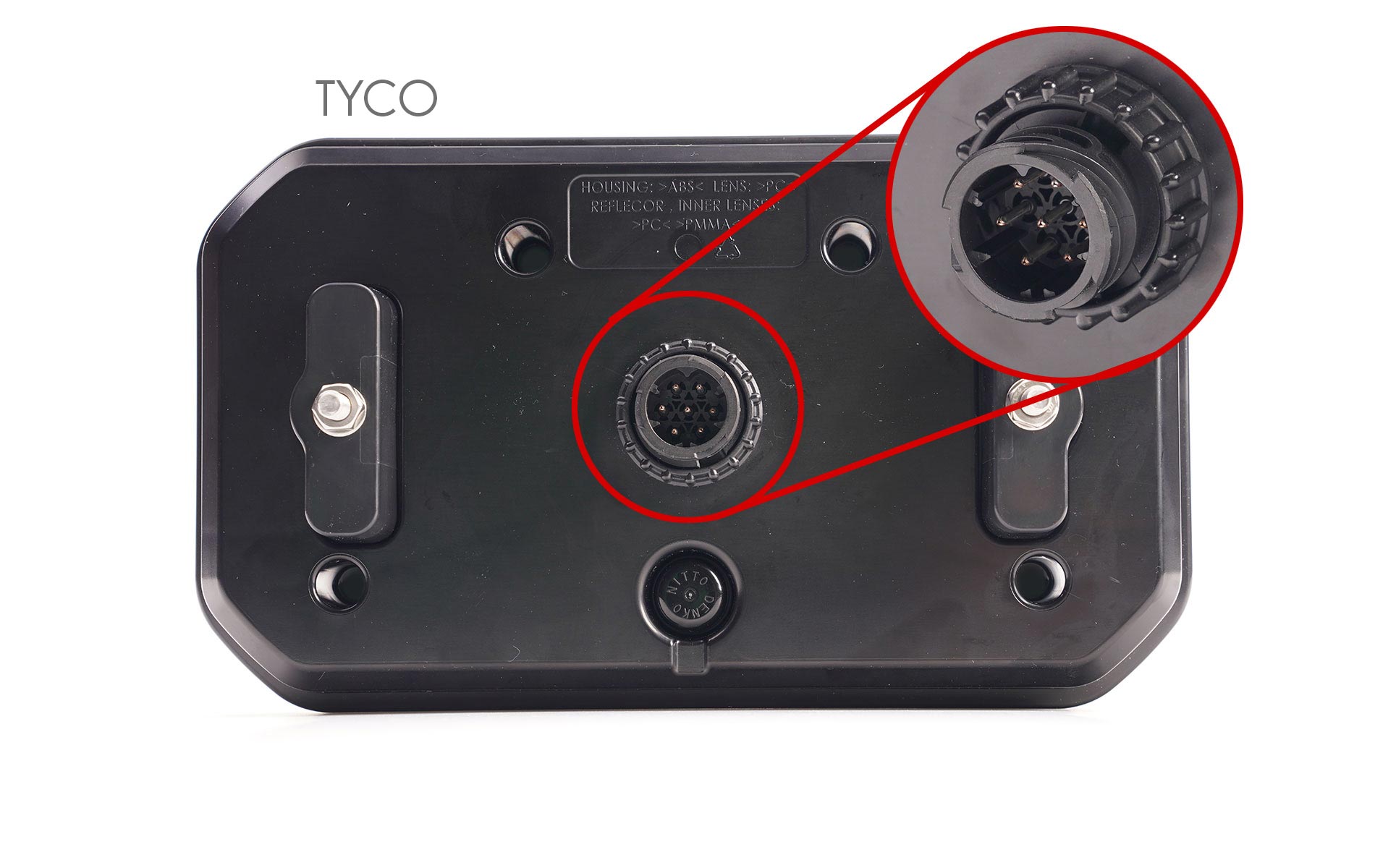

Ten produkt jest dostępny również ze złączem TYCO. W przypadku takiej potrzeby proszę zaznaczyć w uwagach przy składaniu zamówienia.

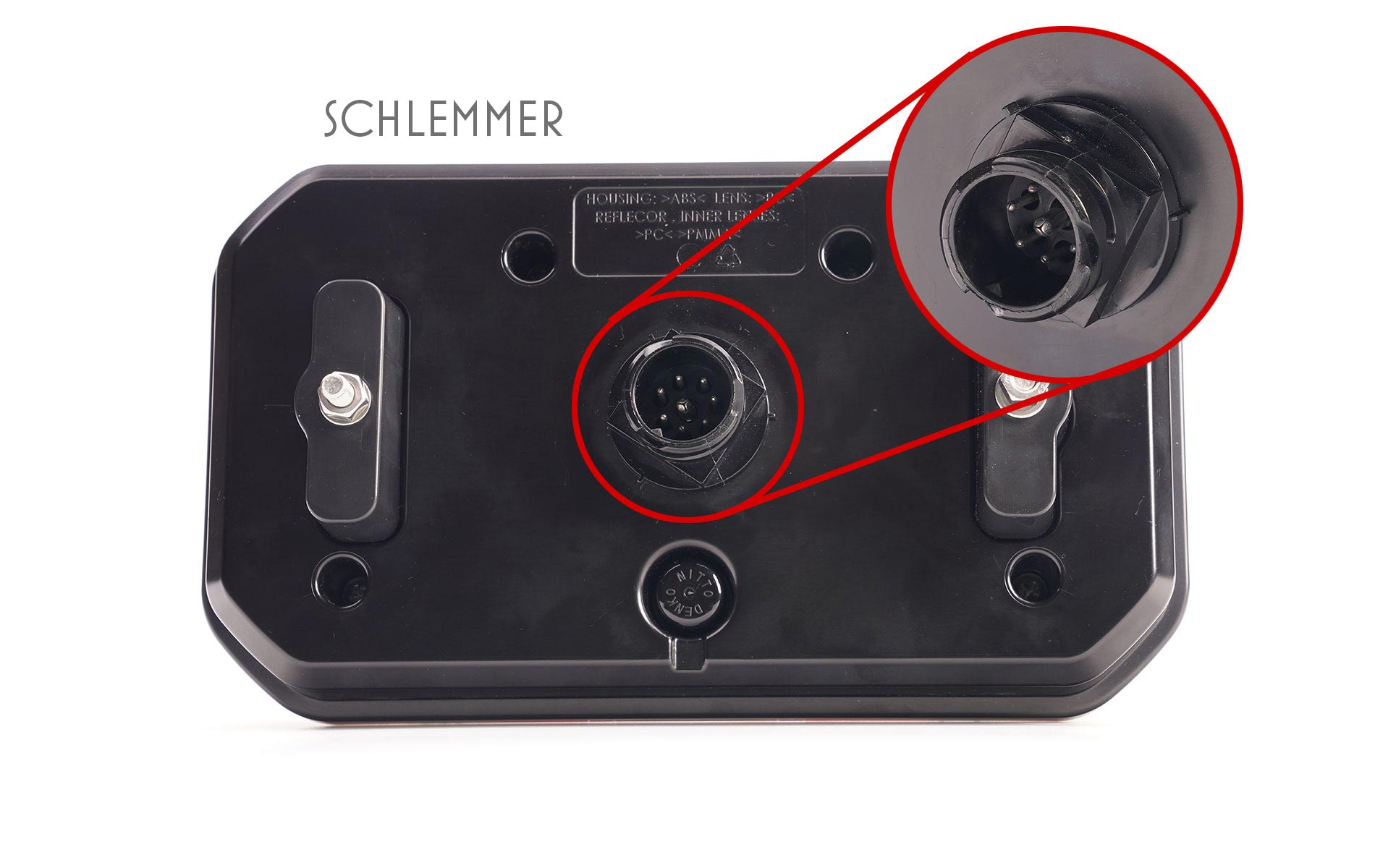

Ten produkt dostępny jest również ze złączem Schlemmer. Wszystkie produkty ze złączem Schlemmer oznaczone zostały literką “SZ”w numerze katalogowym. Przy składaniu zamówienia należy pamietać, aby wybrać produkt z właściwym dla siebie wyprowadzeniem prądowym.

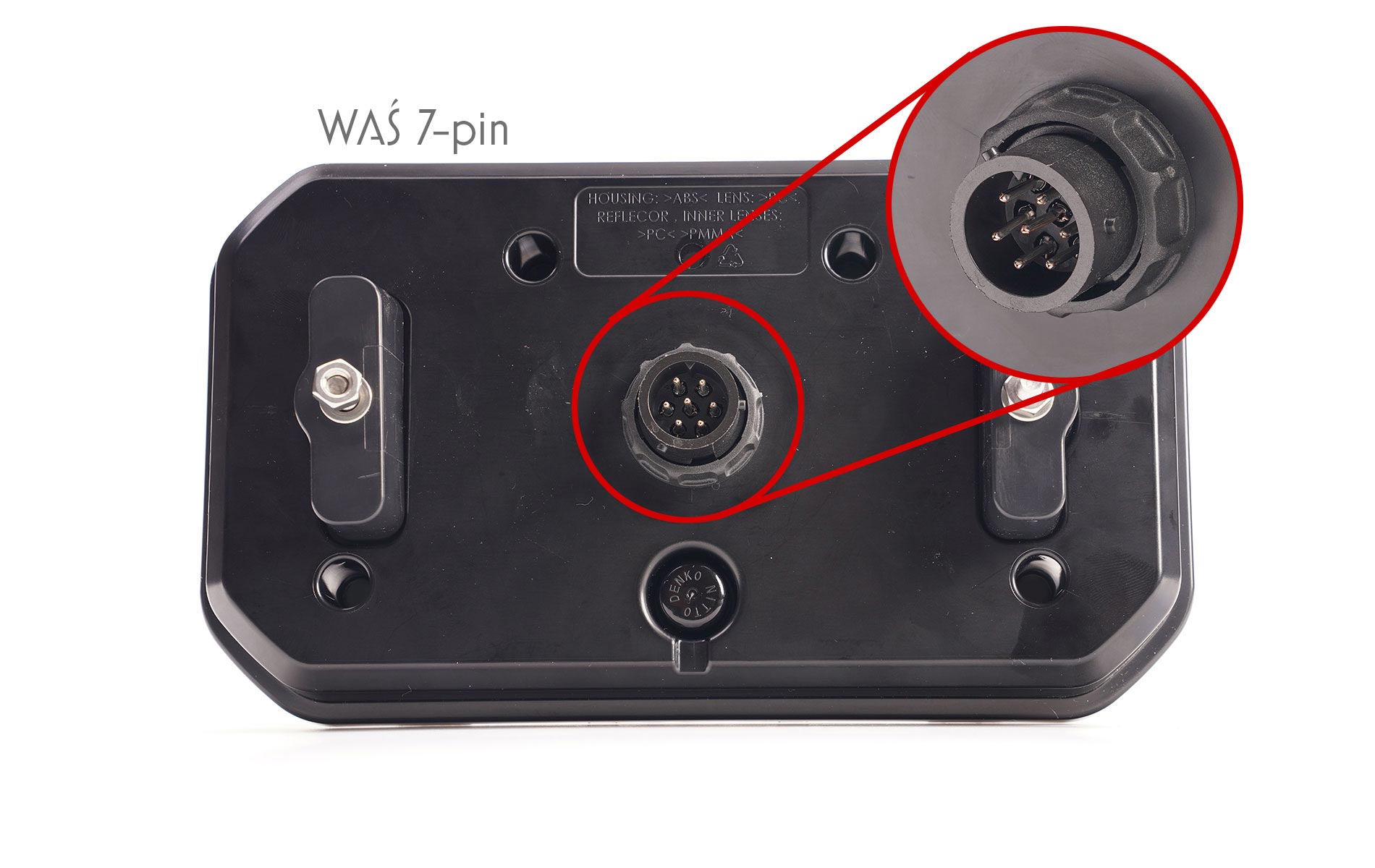

Produkt jest dostępny również ze złączem WAŚ 7 pinowym. W przypadku wyboru tego złącza proszę dopisać taką uwagę przy składaniu zamówienia.

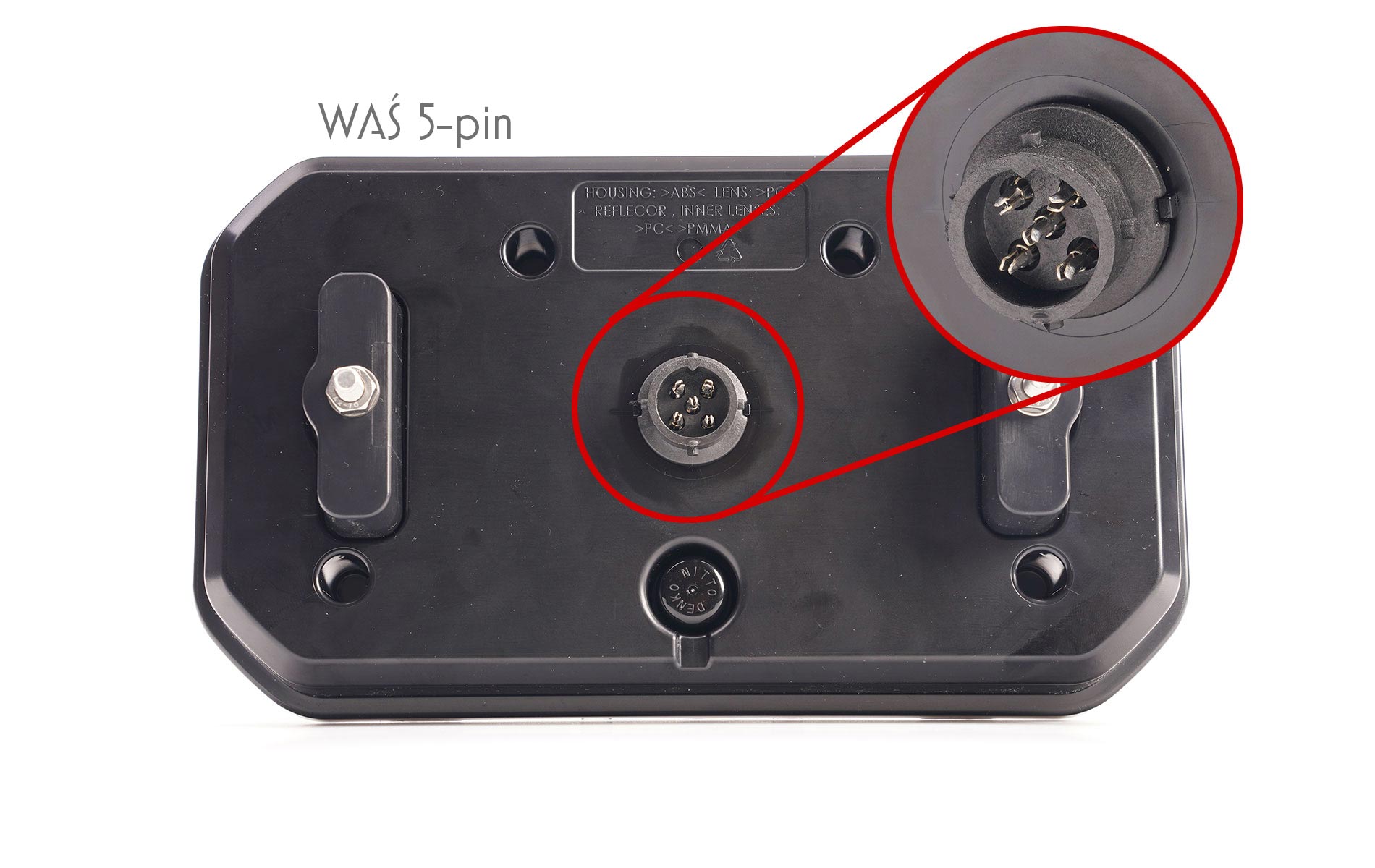

Produkt jest dostępny również ze złączem WAŚ 5 pinowym. W przypadku takiej potrzeby proszę dopisać taką uwagę przy składaniu zamówienia.

Najnowsza seria tylnych lamp zespolonych W298 i W299 to kompaktowe rozwiązania oferowane w bardzo atrakcyjnej cenie. Model W298 z trójkątnym odblaskiem został zaprojektowany z myślą o przyczepach, naczepach oraz pojazdach specjalnych, natomiast wariant W299, wyposażony w odblask trapezowy, idealnie sprawdzi się w ciągnikach siodłowych. Seria W298 i W299 przyciąga uwagę nowoczesnym, futurystycznym wzornictwem, które wyróżnia pojazd na drodze i podkreśla jego charakter.

Lampy dostępne są w wersji z podświetlanym logo WAŚ. Ten nowoczesny detal nie tylko podnosi walory estetyczne, ale pełni również funkcję czerwonego tylnego światła pozycyjnego. W ofercie znajdują się także warianty z indywidualnym logo klienta oraz wersje bez logotypu.

Modele W298 i W299 oferowane są zarówno z klasycznym, statycznym światłem kierunku jazdy, jak i z nowoczesnym, dynamicznym kierunkowskazem. Dostępna jest również coraz popularniejsza wersja black, w której pełny efekt świetlny ujawnia się dopiero po aktywacji poszczególnych funkcji.

Lampy występują w wersjach trzy-, cztero- oraz pięciofunkcyjnych. W zależności od konfiguracji mogą być wyposażone w boczne oświetlenie tablicy rejestracyjnej. Specjalnie zaprojektowany moduł pozwala na montaż lamp w odległości nawet do około 21 cm od tablicy, bez utraty skuteczności jej oświetlenia.

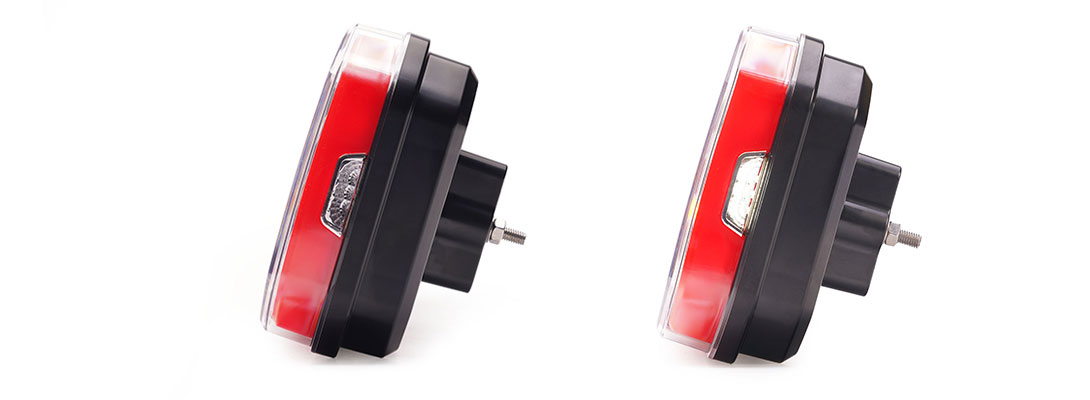

W298-W299 boczne oświetlenie tablicy restracyjnej

Aby zapewnić kompatybilność z różnymi instalacjami, dostępne są wersje z przewodem o długości 1,5 m lub z wybranymi złączami: TYCO, Schlemmer oraz WAŚ 5-pin lub WAŚ 7-pin.

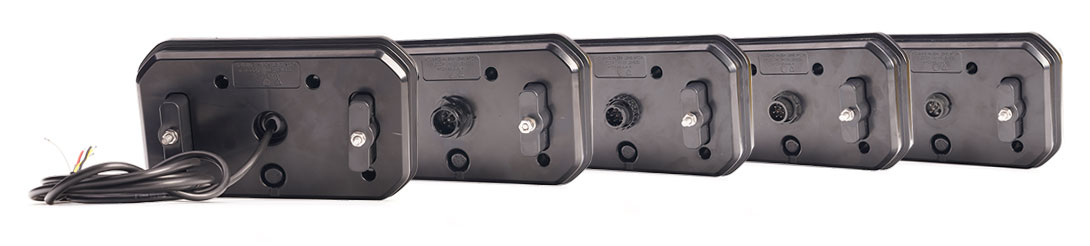

W298-W299 złącza pradowe

Klosze i obudowy wykonano z wysokiej jakości materiałów odpornych na skrajne temperatury oraz promieniowanie UV, co pozwala spełnić wymagania klasy szczelności IP6K9K. Wydajne diody LED zastosowane w modelach W298 i W299 zapewniają uniwersalność napięciową w zakresie 12–24 V. Lampy posiadają również homologację kompatybilności elektromagnetycznej (EMC), gwarantując stabilną i niezawodną pracę w każdych warunkach.

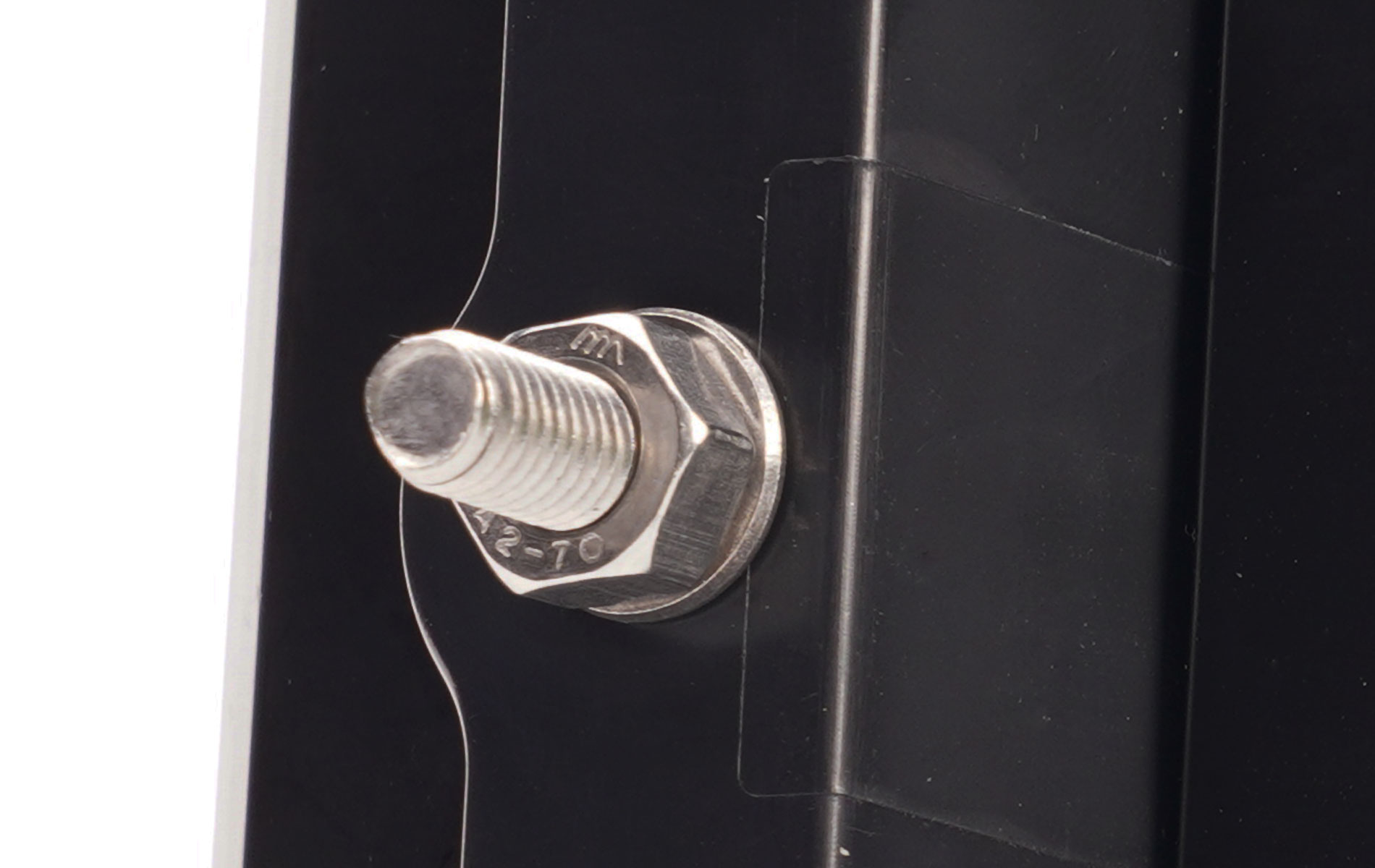

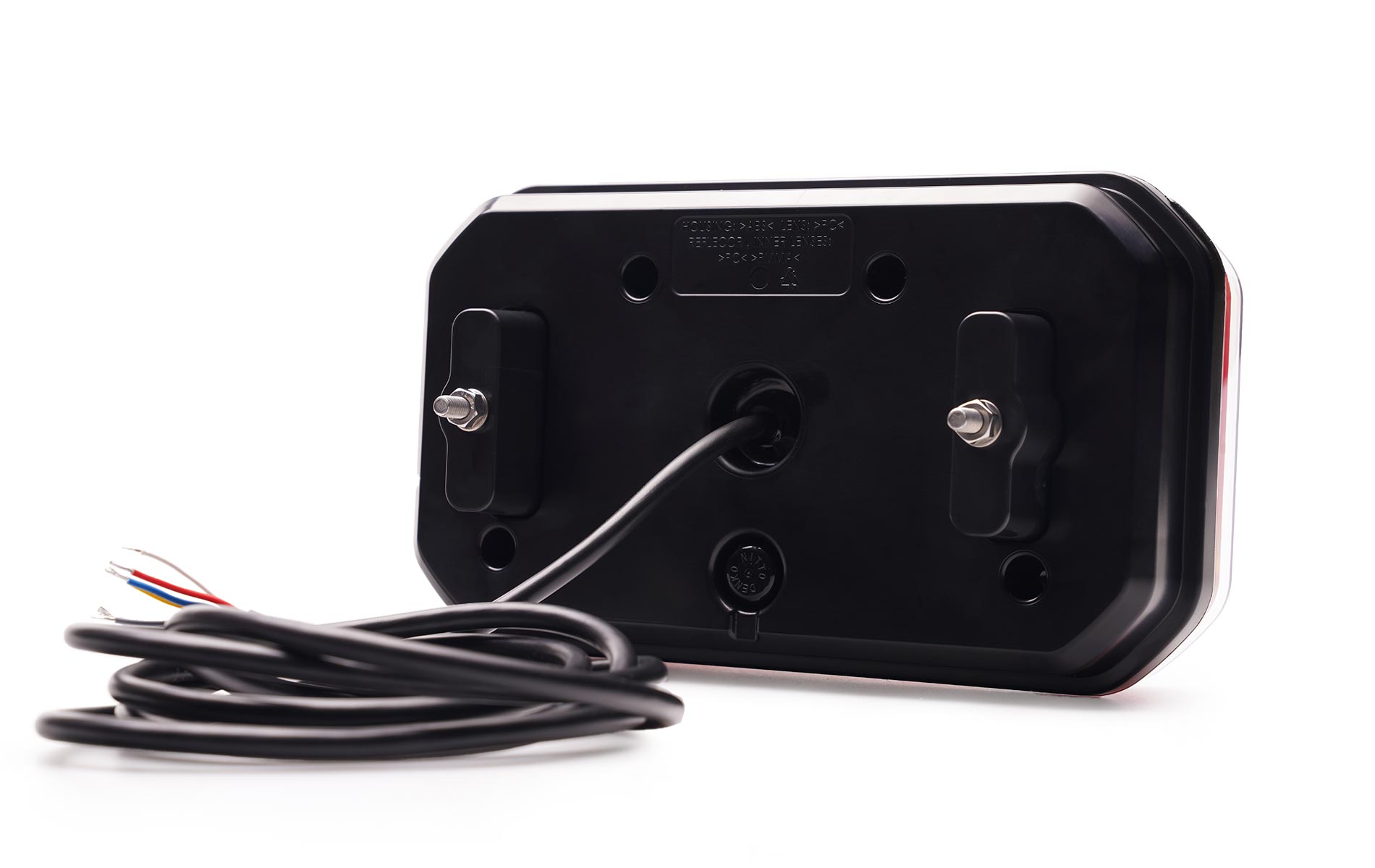

Instalacja jest szybka i intuicyjna — odbywa się przy użyciu dwóch śrub M6 o rozstawie 152 mm. W zależności od potrzeb lampy mogą być montowane bezpośrednio do powierzchni lub z wykorzystaniem dystansów.

Wariant ECO dostarczany jest w prostym, szarym kartonie bez nadruku. To rozwiązanie dedykowane jest klientom zamawiającym większe ilości produktów, w szczególności na potrzeby pierwszego montażu.

Pobór mocy	LED	12V	24V
światło pozycyjne	25	2,2W	4,7W
światło stopu	8	1,0W	2,0W
światło kierunku jazdy	12	4,7W	5,6W
dynamiczne światło kierunku jazdy	12	4,2W	4,8W
światło cofania	12	2,3W	5,0W
światło przeciwmgielne	8	1,7W	3,6W
światło oświetlenie tablicy	3	0,3W	0,5W

Wymiary zewnętrzne lampy szerokość / wysokość / głębokość: 237mm / 138mm / 60,4-82,0mm w zależności od tego czy zamontowane zostaną dystanse.

numer katalogowy kliknij i zobacz szczegóły	przewód	źródło światła	strona montażu	napięcie pracy	stopu	pozycyjne/obrysowe tylne	cofania	odblask	przeciwmgielne	kierunku jazdy tylne	oświetlenia tablicy boczne	kierunkowskaz dynamiczny	sztuk w opakowaniu
2560 L NN	150cm	Led	Lewa	12V\|24V									10
2560 L NN ECO	150cm	Led	Lewa	12V\|24V									10
2560 P NN	150cm	Led	Prawa	12V\|24V									10
2560 P NN ECO	150cm	Led	Prawa	12V\|24V									10
2560 DD L NN	150cm	Led	Lewa	12V\|24V									10
2560 DD L NN ECO	150cm	Led	Lewa	12V\|24V									10
2560 DD P NN	150cm	Led	Prawa	12V\|24V									10
2560 DD P NN ECO	150cm	Led	Prawa	12V\|24V									10
2560A L NN	150cm	Led	Lewa	12V\|24V									10
2560A L NN ECO	150cm	Led	Lewa	12V\|24V									10
2560A P NN	150cm	Led	Prawa	12V\|24V									10
2560A P NN ECO	150cm	Led	Prawa	12V\|24V									10
2560A DD L NN	150cm	Led	Lewa	12V\|24V									10
2560A DD L NN ECO	150cm	Led	Lewa	12V\|24V									10
2560A DD P NN	150cm	Led	Prawa	12V\|24V									10
2560A DD P NN ECO	150cm	Led	Prawa	12V\|24V									10
2561 L NN	150cm	Led	Lewa	12V\|24V									10
2561 L NN ECO	150cm	Led	Lewa	12V\|24V									10
2561 P NN	150cm	Led	Prawa	12V\|24V									10
2561 P NN ECO	150cm	Led	Prawa	12V\|24V									10
2561 DD L NN	150cm	Led	Lewa	12V\|24V									10
2561 DD L NN ECO	150cm	Led	Lewa	12V\|24V									10
2561 DD P NN	150cm	Led	Prawa	12V\|24V									10
2561 DD P NN ECO	150cm	Led	Prawa	12V\|24V									10
2561A L NN	150cm	Led	Lewa	12V\|24V									10
2561A L NN ECO	150cm	Led	Lewa	12V\|24V									10
2561A P NN	150cm	Led	Prawa	12V\|24V									10
2561A P NN ECO	150cm	Led	Prawa	12V\|24V									10
2561A DD L NN	150cm	Led	Lewa	12V\|24V									10
2561A DD L NN ECO	150cm	Led	Lewa	12V\|24V									10
2561A DD P NN	150cm	Led	Prawa	12V\|24V									10
2561A DD P NN ECO	150cm	Led	Prawa	12V\|24V									10
2562 L NN	150cm	Led	Lewa	12V\|24V									10
2562 L NN ECO	150cm	Led	Lewa	12V\|24V									10
2562 P NN	150cm	Led	Prawa	12V\|24V									10
2562 P NN ECO	150cm	Led	Prawa	12V\|24V									10
2562 DD L NN	150cm	Led	Lewa	12V\|24V									10
2562 DD L NN ECO	150cm	Led	Lewa	12V\|24V									10
2562 DD P NN	150cm	Led	Prawa	12V\|24V									10
2562 DD P NN ECO	150cm	Led	Prawa	12V\|24V									10
2562A L NN	150cm	Led	Lewa	12V\|24V									10
2562A L NN ECO	150cm	Led	Lewa	12V\|24V									10
2562A P NN	150cm	Led	Prawa	12V\|24V									10
2562A P NN ECO	150cm	Led	Prawa	12V\|24V									10
2562A DD L NN	150cm	Led	Lewa	12V\|24V									10
2562A DD L NN ECO	150cm	Led	Lewa	12V\|24V									10
2562A DD P NN	150cm	Led	Prawa	12V\|24V									10
2562A DD P NN ECO	150cm	Led	Prawa	12V\|24V									10
2563 L NN	150cm	Led	Lewa	12V\|24V									10
2563 L NN ECO	150cm	Led	Lewa	12V\|24V									10
2563 P NN	150cm	Led	Prawa	12V\|24V									10
2563 P NN ECO	150cm	Led	Prawa	12V\|24V									10
2563 DD L NN	150cm	Led	Lewa	12V\|24V									10
2563 DD L NN ECO	150cm	Led	Lewa	12V\|24V									10
2563 DD P NN	150cm	Led	Prawa	12V\|24V									10
2563 DD P NN ECO	150cm	Led	Prawa	12V\|24V									10
2563A L NN	150cm	Led	Lewa	12V\|24V									10
2563A L NN ECO	150cm	Led	Lewa	12V\|24V									10
2563A P NN	150cm	Led	Prawa	12V\|24V									10
2563A P NN ECO	150cm	Led	Prawa	12V\|24V									10
2563A DD L NN	150cm	Led	Lewa	12V\|24V									10
2563A DD L NN ECO	150cm	Led	Lewa	12V\|24V									10
2563A DD P NN	150cm	Led	Prawa	12V\|24V									10
2563A DD P NN ECO	150cm	Led	Prawa	12V\|24V									10
